  • 通信基站配电箱

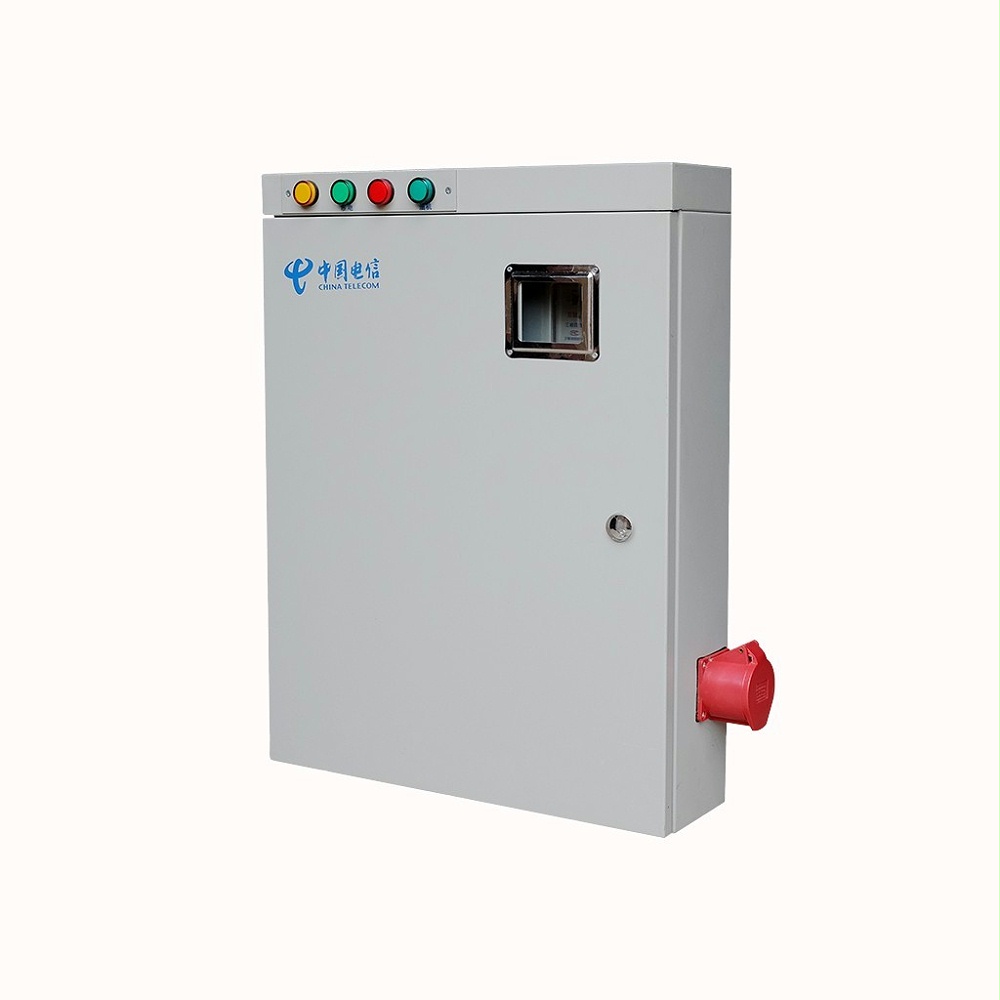

通信基站配电箱

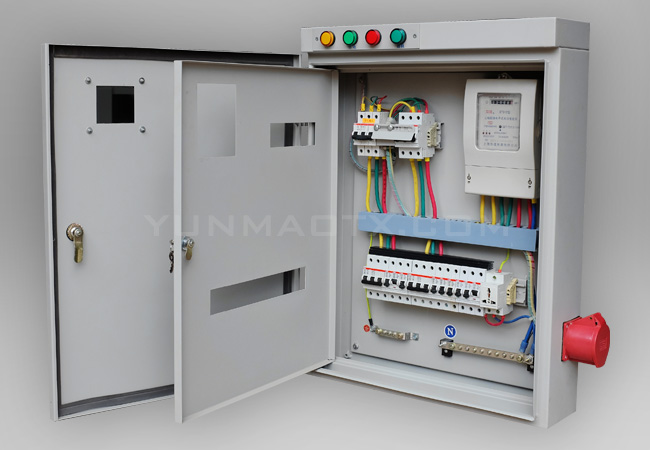

专为通信基站定制的交流配电箱,配电箱必需具备操作面板(开关操作部份与配电箱线路部份隔离),在配电箱右下侧配置油机插座,不开机箱门可直接接油机。可配装电表。
全国热线

133-9880-1792

交流配电箱

配置

1、机箱:

1.1规格尺寸:720()*550()*220( )mm,采用大于等于1.5mm厚的钢板材料,便于墙体上安装,门应能灵活开启,可上、下出线。

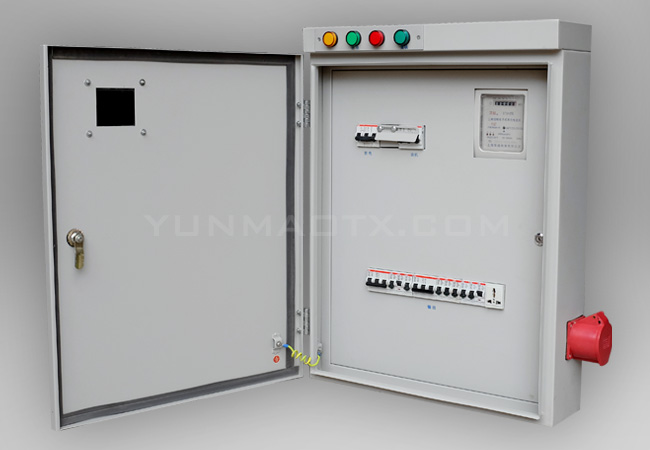

1.2配电箱必需具备操作面板(开关操作部份与配电箱线路部份隔离),在配电箱右下侧配置油机插座,不开机箱门可直接接油机。

1.3配备市电工作正常指示灯(绿色),油机支路投入工作指示灯(红色)。

1.4应具有PE保护接地排、中性线汇接排。

1.5交流配电箱应具有一定的空间余量,便于以后增加电表、空开等。

1.6交流配电箱应防尘、防爆、防腐、防锈及上面、正面、侧面防水。

交流配电箱

空开配置

2.1空开品牌要求全部采用ABB或相同等级的空开。

2.2输入空开:

市电输入:80A/3P1

油机输入50A/3P1

要求输入空开为市电/油机互锁

2.3输出空开:

三相,63A63A/3P2

单相,32A32A/1P2

单相,20A20A/1P4

单相,16A16A/1P3

使用环境

交流配电箱能在下列环境条件下连续使用:

l  周围介质温度为-10℃~60,相对湿度不超过90%;

l  无腐蚀性、爆炸性和破坏绝缘的气体及导电尘埃的地方;

l  没有震动和颠簸,且垂直倾斜度不超过5°的地方;

l  海拔高度超过2000-3500m的地方。

l  卖方应说明设备在防震方面采取的措施。当发生 理事7级地震时,设备应能正常工作。

4、电气

4.1交流配电箱的电源输入电路具有过流、短路保护功能的线路保护器件,各电源输出分路具有过流、短路保护功能的线路保护器件。输入、输出两级线路保护器件的额定电流应有合理的选择性配合关系。

4.2交流配电箱应确保电源输入、输出线缆以及各导电连接件的连接可靠。

4.3交流配电箱中各相线的相序排列应符合相关国家标准,交流配电箱应具有中性线汇接母排,应有机箱安全接地连接装置。各相线、中性线母排及安全接地保护线应有明显标识。

4.4交流配电箱采用的低压器件应是经(具有)国家相关部门认证、许可的公司制造和提供的知名产品(如梅兰日兰、ABB等)。请提供所用低压器件的生产厂商和产品质量检测报告。

5、绝缘性能

交流配电箱的各带电回路与机箱之间能承受2000V交流有效值绝缘强度试验电压,时间为1分钟,无击穿或闪烁现象。
